Taisclann Líne Súchán Cuisneáin a Thuiscint: Feidhm, Sizing, Suiteáil, agus Saincheisteanna Coitianta

Cad is Taisc-Líne Súchán ann agus A Phríomhfheidhm

Sainmhíniú agus Cuspóir Tharthóir Líne Shúchán

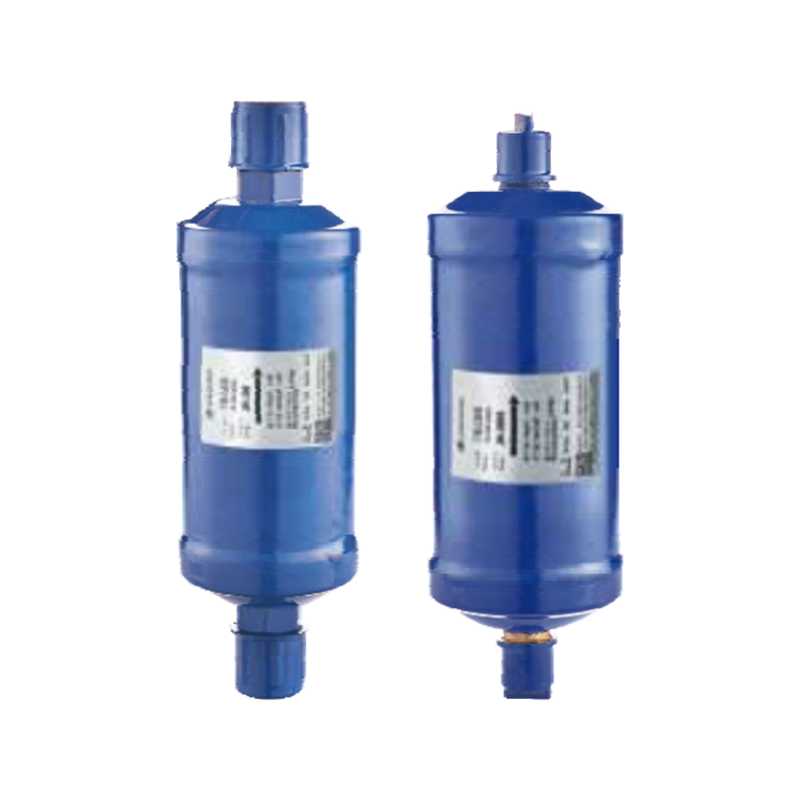

Tá an carnán líne shúchán cuisneáin Is comhpháirt ríthábhachtach i go leor córais HVAC agus cuisniúcháin atá deartha chun an comhbhrúiteoir a chosaint ó dhamáiste féideartha de bharr cuisneán leachtach ag filleadh tríd an líne shúchán. Is é a ról lárnach ná gníomhú mar mhaolán nó taiscumar: nuair a fhágann cuisneán (gal aon leacht iarmharach) an evaporator, téann sé isteach sa charnadóir sula sroicheann sé an comhbhrúiteoir. Laistigh den charnadóir, socraíonn aon chuisneán leachtach - a d'fhéadfadh a bheith contúirteach má tharraingítear go díreach isteach sa chomhbhrúiteoir é - go dtí an bun, agus ardaíonn gaile agus leanann sé ar aghaidh. Cinntíonn sé seo nach sroicheann ach gal an chomhbhrúiteora, rud a choscann rud ar a dtugtar go coitianta "slugging leachtach," a d'fhéadfadh damáiste mór a dhéanamh do chomhpháirteanna an chomhbhrúiteora. :

• Scarann sé cuisneán leachtach ó ghal roimh iontógáil comhbhrúiteora. :
• Feidhmíonn sé mar stóráil shealadach do chuisneán leachtach iomarcach agus ola a chruinníonn le linn timthriallta. :
• Méadar a thabhairt ar ais leacht agus ola ar ais go dtí an comhbhrúiteoir ag ráta rialaithe, ag seachaint tuile tobann leacht. :

Cén Fáth a bhfuil sé ríthábhachtach i gcórais chuisniúcháin / HVAC

I go leor córas HVAC — go háirithe i teaschaidéil, i gcórais chuisniúcháin thráchtála, nó i gcórais fhadlíne — d’fhéadfadh galúchán neamhiomlán an chuisneáin a bheith mar thoradh ar dhálaí sula bhfillfidh sé ar an líne shúchán (mar shampla, le linn timthriallta díreoite, teochtaí ísle comhthimpeallacha, nó athruithe tapa ualaigh). Gan carnán líne shúchán, is féidir le cuisneán leachtach den sórt sin dul isteach sa chomhbhrúiteoir go díreach, rud a fhágann go dtiocfaidh slugging leachtach, caillteanas lubrication ola, níocháin imthacaí, nó teip tobann comhbhrúiteora. Cuireann carnadóir líne súchán de mhéid ceart agus suiteáilte go mór le hiontaofacht an chórais, leathnaíonn sé saolré an chomhbhrúiteora, agus coinníonn sé éifeachtacht an chórais. :

• Cosnaíonn comhbhrúiteoirí ó slugging leachtach agus caolú ola. :
• Ligeann sé oibriú go sábháilte i dtimthriallta athraitheacha ualaigh, díreoite, nó i gcórais chuisneáin fhadlíne. :
• Cuidíonn sé le cúrsaíocht ola chobhsaí agus sreabhadh cuisneáin a chothabháil faoi choinníollacha córais athraitheacha. :

Conas Carnán Líne Súchán a Mhéid do do Chóras HVAC nó Cuisniú

Príomhfhachtóirí a Chinneann Méid Taiscthe

Ní bhíonn méid an charnair líne shúchán treallach – ní mór go n-áireofaí sa mhéid ceart agus sa dearadh inmheánach an t-uasmhéid cuisneáin leachta is féidir a thuilte ar ais faoi na coinníollacha is measa, chomh maith le haischur ceart ola a chinntiú. I measc na bhfachtóirí tábhachtacha tá muirear iomlán cuisneáin an chórais, fad agus trastomhas na línte súchán, an cineál comhbhrúiteora, an toradh cuisneáin is measa a bhfuiltear ag súil leis (m.sh. tar éis díreoite, athruithe ualaigh tapa), agus cibé an n-úsáideann an córas gnéithe mar sheachbhóthar gáis te nó céimeanna ilchumais. :

• Muirear iomlán cuisneáin sa chóras.
• Ais-tuile leacht uasta a bhfuiltear ag súil leis (m.sh. le linn díreoite nó coinníollacha íseal timpeallachta).
• Fad agus leagan amach na píobaireachta trí shúchán (d’fhéadfadh go mbeadh toilleadh carntha níos mó ag teastáil ó línte fada).
• Cineál comhbhrúiteora agus a íogaireacht i leith saincheisteanna slugging leacht nó aischur ola.
• Modhanna oibriúcháin (m.sh. lasc caidéil teasa, seachbhóthar te-gháis) a bhféadfadh borrthaí cuisneáin a bheith mar thoradh air.

Treoirlínte Méid agus Dea-Chleachtais

Mar riail ghinearálta, molann go leor treoirlínte dearaidh taisc-líne shúchán a roghnú a bheidh in ann cuid shuntasach - go minic codán suntasach - de lucht iomlán an chuisneáin chórais a choinneáil faoi na coinníollacha is measa. I gcás córais a úsáideann comhlaí leathnaithe teirmeastatacha (TXV), d'fhéadfadh sé seo a bheith thart ar 50% den mhuirear ciorcad; i gcás córais a bhfuil orifice seasta nó tacair líne mhóra acu, d'fhéadfadh an acmhainn is gá dul i ngleic le 100% den mhuirear ciorcad. : Ina theannta sin, ba cheart go mbeadh U‑fheadán inmheánach (agus orifice/scáileán) ar an carnadóir chun scaradh ceart gaile-leachtais agus aischur rialaithe leachta agus ola a áirithiú nuair a ritheann an comhbhrúiteoir. :

• Roghnaigh toirt carntha bunaithe ar aischur leachtach sa chás is measa (m.sh. 50–100% de mhuirear cuisneáin ag brath ar dhearadh an chórais).
• Cinntigh go n-áirítear sa dearadh inmheánach U-feadán le orifice & scáileán le haghaidh méadrú ceart agus cosaint smionagar.
• Deimhnigh comhoiriúnacht leis an gcineál cuisneáin agus an ola ghaolmhar (rátálacha ábhair agus brú).
• Tabhair cuntas ar leagan amach na líne súchán — d’fhéadfadh go mbeadh taisc-chnuasaithe níos mó nó ar rátáil speisialta ag teastáil ó phíobáin shúchán níos faide nó níos casta.
• Nuair is féidir, féach ar threoirlínte innealtóireachta nó ar tháblaí sizing de chaighdeán tionscail le haghaidh beachtas.

Carnán Líne Súchán vs Glacadóir Líne Leachtacha - Príomhdhifríochtaí

Difríochtaí Feidhme

Cé go n-úsáidtear carnadóir agus glacadóir araon i gcórais chuisniúcháin, feidhmíonn siad cuspóirí éagsúla agus suiteáiltear iad in áiteanna éagsúla. A carnadóir líne shúchán suíonn sé sa líne shúchán (gal) idir an evaporator agus an comhbhrúiteoir; gabhann sé barrachas leacht nó ola ag filleadh trí shúchán agus cinntíonn sé nach dtéann ach gal isteach sa chomhbhrúiteoir. I gcodarsnacht leis sin, tá glacadóir líne leachtach (nó go simplí “glacadóir”) suiteáilte ar an líne leachtach (ardbhrú) tar éis an chomhdhlúthadáin agus roimh an bhfeiste leathnaithe. Is é an ról atá aige ná cuisneán leachtach iomarcach a stóráil, freastal ar luaineacht luchta, agus soláthar seasta leachtach, subcooled a chinntiú don chomhla leathnaithe - gan an comhbhrúiteoir a chosaint ó leacht ar ais. I mbeagán focal: carnadóir = cosaint ar an taobh trí shúchán; glacadóir = rialáil stórála agus soláthair leacht-líne.

• Taisclann: curtha ar an taobh shúchán (brú íseal); cosc slugging leachtach.
• Glacadóir: curtha ar thaobh leachta (ardbhrú); siopaí cuisneáin, cinntíonn sé soláthar seasta.
• Láimhseálann carnadóir leacht poitéinsiúil gaile a fhilleann ón evaporator; déileálann glacadóir le leacht tar éis comhdhlúthúcháin.

Cathain a Úsáidfidh Cén Chomhpháirt

Tá an decision to use a suction line accumulator, a liquid line receiver, or both depends on system design, refrigerant piping layout, and operational conditions. For systems with long suction lines, variable load conditions, heat pumps, or potential for refrigerant floodback (e.g. during defrost), an accumulator is often necessary. A receiver becomes important when the system has variable load and needs a buffer on the liquid side to avoid starving the expansion device or to accommodate charge variations (e.g. in systems with varying refrigerant charge due to different operating modes). In many complex refrigeration or HVAC systems, both accumulator and receiver are used — each fulfilling distinct but complementary roles.

• Bain úsáid as carnadóir nuair is ábhar imní é tuilte ar an taobh trí shúchán nó cosaint an chomhbhrúiteora.
• Bain úsáid as glacadóir nuair a bhíonn gá le luaineacht muirir nó comhsheasmhacht soláthair leachta chuig an bhfeiste leathnaithe.
• D’fhéadfadh córais mhóra nó chasta (píobánra fada, modhanna iolracha) leas a bhaint as an dá chomhpháirt le haghaidh iontaofachta barrmhaith.

Cleachtais is Fearr chun Taisc-Líne Súchán a Shuiteáil

Socrúchán Ceart sa Chóras

Tá an ideal location for the suction line accumulator is in the suction line between the evaporator outlet and the compressor suction inlet. It should be positioned as close as practical to the compressor to ensure that any liquid or oil returning from the evaporator is captured before entering the compressor. Proper installation ensures maximum protection against liquid return, especially in scenarios where refrigerant may flood back (e.g. after defrost, low ambient, or long idle periods). :

• Suiteáil ar líne shúchán, idir evaporator agus comhbhrúiteoir.
• B'fhearr gar do chalafort súchán an chomhbhrúiteora chun an chosaint is fearr.
• Cinntigh treoshuíomh ingearach (má cheanglaítear leis an dearadh) agus tacaíocht chuí chun creathadh nó strus a chosc.

Cúrsaí Gléasta, Treoshuímh agus Píobáin

Ní bhaineann an tsuiteáil leis an tiomsaitheoir amháin – tá sé ríthábhachtach gléasadh ceart, treoshuíomh agus ródú píobaireachta. Ba cheart an carnadóir a thacú go daingean chun strus tonnchrith a sheachaint, agus ní mór píopaí a shocrú chun comhthiomsú ola nó gaistí cuisneáin a chosc. Ní mór go mbeadh an U‑fheadán inmheánach (nó an J-feadán) treoshuite i gceart ionas go mbeidh an t-asraon gaile gar don bharr agus an bonn leachta/ola in aice leis an mbun. Ina theannta sin, ní mór flosc solder agus smionagar a chosc ó dhul isteach sa charnadóir le linn na suiteála - is minic a úsáidtear scáileán nó strainer ar an orifice inmheánach chun na críche sin. Mura dtugtar aghaidh ar na breithnithe seo, d'fhéadfadh sé go dtiocfadh srian ar aischur ola, plugáil nó fiú cliseadh comhpháirte. :

• Cinntigh treoshuíomh ingearach agus gléasadh slán chun creathadh a íoslaghdú.
• Bain úsáid as tacaí cuí agus seachain strus ar línte cuisneáin.
• Deimhnigh treoshuíomh inmheánach an U-fheadáin (J-feadán): ionraon gaile ag an mbarr, an cruth aischuir leachta/ola ag an mbun.
• Úsáid scáileán/sreangóir chun smionagar nó cáithníní sádrála a chosc ó dhul isteach san fhoirgneamh méadraithe.
• Insligh líne shúchán más gá chun comhdhlúthú a chosc, ach bí aireach — féadfaidh ró-insliú cur isteach ar an malartú teasa a theastaíonn le haghaidh galúcháin.

Fadhbanna Coitianta agus Conas Saincheisteanna a Dhiagnóisiú le Taisclann Líne Súchán

Teipeanna tipiciúla (m.sh. slugaí, ceisteanna maidir le haischur ola, clogáil)

Cé go bhfuil carnán líne shúchán deartha chun an córas a chosaint, féadann sé a bheith ina phointe teipe féin - go háirithe má tá sé de mhéid mícheart, suiteáilte go dona, nó mura ndéantar é a chothabháil. I measc na bhfadhbanna coitianta tá creimeadh inmheánach as a n-eascraíonn sceitheanna (go háirithe i suiteálacha lasmuigh), clogging an fhoirgnimh aischuir ola (de bharr smionagar, flosc sádrála, nó scála), treoshuíomh míchuí is cúis le comhthiomsú ola agus drochthionchar, agus carnáin rómhóra nó róbheaga as a dtagann cosaint neamhleor nó díghrádú feidhmíochta. Féadfaidh slugging comhbhrúiteora, ocras nó caolú ola, oibriú mí-éifeachtach, nó fiú teip comhbhrúiteora le himeacht ama a bheith mar thoradh ar na saincheisteanna seo. :

• Ola phlódaithe/dearcadh fillte cuisneáin — féadann sé ola a ghabháil nó filleadh go lag.
• Creimeadh nó meirge as a dtagann sceití — go háirithe i dtimpeallachtaí lasmuigh nó gan chosaint.
• Treoshuíomh míchuí nó droch-fheistis — as a dtagann creathadh, comhthiomsú ola, nó deighilt neamhleor.
• Taisclann ró-mhór - féadfaidh sé hysteresis an chórais a mhéadú nó neamhéifeachtúlachtaí a chur faoi deara.
• Taisclann róbheag — ní leor é chun cúltuilte leachtach sa chás is measa a láimhseáil, rud a chuireann damáiste comhbhrúiteora i mbaol.

Leideanna Cothabhála chun Teipeanna a Sheachaint

Is féidir le cothabháil choisctheach agus cigireacht rialta an riosca teipeanna a bhaineann le carnadóirí a laghdú go suntasach. Áirítear leis seo iniúchadh amhairc tréimhsiúil le haghaidh comharthaí meirge, creimeadh, dents nó sceitheanna; seiceáil le haghaidh patrúin neamhghnácha sioc nó sioc a d’fhéadfadh tuilte inmheánacha nó galúchán míchuí a léiriú; superheat agus brúnna súchán a fhíorú chun sreabhadh ceart cuisneáin a dhearbhú; agus a chinntiú go bhfanann gléasadh agus insliú an tiomsaitheora slán agus cuí. Is dea-chleachtas é freisin an orifice tuairisceáin ola agus an scáileán inmheánach a iniúchadh, go háirithe tar éis aon phíopaí allamuigh nó obair phrásála, chun a chinntiú nach bhfuil aon sádróir nó smionagar isteach. :

• Iniúchadh a dhéanamh ar bhlaosc taisc agus naisc le haghaidh meirge, creimeadh, nó sceitheanna.
• Monatóireacht a dhéanamh ar bhrúnna súchán agus superheat chun comharthaí ar ais leachtach nó galúchán míchuí a bhrath.
• Tar éis aon obair phíobáin, deimhnigh nach bhfuil aon bhruscar nó flosc solder taobh istigh den charnadóir.
• Cinntigh go bhfanann an orifice aischuir ola agus an scáileán inmheánach glan agus gan clogged.
• Seiceáil tacaí gléasta agus insliú gach bliain, go háirithe d'aonaid lasmuigh.

CCanna

Cad a tharlóidh mura n-úsáidim carnadóir líne shúchán i gcóras HVAC fadlíne?

Má fhágann tú ar lár carnán líne shúchán i gcóras ina bhfuil píobáin shúchán fada, ualaí athraitheacha, nó cúl-tuilte cuisneáin ionchasacha, tá riosca ard agat go dtiocfaidh cuisneán leachtach isteach sa chomhbhrúiteoir - go háirithe le linn timthriallta díreoite, múchadh córais / tosaithe, nó nuair a tharlaíonn aistriú cuisneáin de bharr athruithe teochta. Is féidir leis an slugging leachtach seo a bheith ina chúis le damáiste comhbhrúiteora, cailliúint lubrication ola, teip imthacaí, nó miondealú iomlán an chomhbhrúiteora. Fiú má úsáideann an córas glacadóir líne leachta fofhuaraithe, ní chosnaíonn sé sin ar aischur leacht ar thaobh an tsúchán. Go minic is é an t-aon chosaint éifeachtach i gcoinníollacha den sórt sin úsáid a bhaint as carnán líne shúchán den mhéid ceart.

An féidir le carnán líne shúchán éirí clogged nó bac le himeacht ama? Cad iad na comharthaí?

Is féidir - le himeacht ama, is féidir le hábhar aischuir ola (nó calafort méadraithe inmheánach) an taisctheora a bheith clogged ag cáithníní sádrála, scála, smionagar nó sloda (go háirithe tar éis píobaireachta allamuigh nó droch-chleachtais prásála). Nuair a tharlaíonn sé seo, d'fhéadfadh go gcuirfí srian ar aischur ola, rud a fhágann go dtarlóidh ocras ola ar an gcomhbhrúiteoir, nó féadfar cuisneán/ola a chomhthiomsú laistigh den charnadóir. I measc na gcomharthaí a bhaineann le saincheisteanna den sórt sin tá torann neamhghnácha comhbhrúiteora, lubrication laghdaithe, brú súchán luaineach, foirmiú sioc nó oighir ar bhlaosc an charntóra, nó drochfheidhmíocht fuaraithe. Tá sé ríthábhachtach iniúchadh a dhéanamh go rialta, glanadh agus cinntiú go bhfuil scáileán nó strainer ceart i bhfeidhm chun na fadhbanna seo a chosc.

Conas a roghnaíonn mé an carnadóir líne shúchán ceart do chóras caidéil teasa a mbíonn timthriallta díreoite go minic ann?

Maidir le córais teaschaidéil – go háirithe iad siúd a mbíonn timthriallta díreoite go minic acu, luaineachtaí ualaigh, nó línte súchán fada – is éard atá i gceist le roghnú taisctheora machnamh a dhéanamh ar aistuilte leachtach sa chás is measa mar aon le hacmhainn aischuir ola leordhóthanach a chinntiú. B’fhearr le taisclann rátáilte chun codán mór (50–100% go minic) den lucht iomlán cuisneáin a láimhseáil, le dearadh stóinsithe inmheánach feadáin U-feadáin, orifice cosanta scáileáin, agus comhoiriúnacht leis an gcuisneán agus leis an ola a úsáidtear. Ina theannta sin, cinntigh socrú ceart in aice le súchán an chomhbhrúiteora, gléasadh slán, agus treoshuíomh ceart. I gcás córas ina bhfuil timthriallta díreoite nó aththéamh gás te, ba cheart go mbeadh an tiomsaitheoir in ann gníomhú mar chuisneán stórála sealadach cuisneáin agus aischur rialaithe a áirithiú seachas aischur tobann. :
